Re: Fabrications maison
Ji et Lambert, ça ne vous dis pas de peindre le tigre de notre team sur vos boucliers ? Ji, ça te ferai une nouvelle occupation...
Vince- Expert
- Localisation : Beaulieu
Messages : 549
Fabrication d'un mortier de 81 mm
Hello tout le monde, j'ai commencé la fabrication d'un mortier de 81 mm fonctionnant à air comprimé (par un ressort) envoyant des balles de tennis.
- Voici le matériel utilisé pour le canon du mortier:
Pour que tout soit hermétique j'utilise une chambre à air découpé que j'enroule autour du "compartiment à balle" qui va dans le "canon de précision" et celui-ci est à son tour entouré de chambre à air et rentre dans le "corps du mortier".
J'enboîte le tout et les vis (pas de colle dans l'optique de tout démonter si ya un problème)
La balle est donc caller à l'amoitié du mortier dans son compartiment et ne peut pas se déloger.
La moitiée basse comporte la tête de piston et attend son ressort qui est commandé.
J'ai recyclé la pognée de portage et le bipied Minimi qui ne me servaient à rien.
Pour terminer ce mortier, il ne manque plus que le ressort de 69 mm de diamètre sur 43 cm ce pliant entièrement sous 50 kg de pression.
Le devis a été envoyé sur internet, j'attend la réponse.
Fonctionnement du mortier:
L'armement du mortier se fait par le cul en y insérant le ressort qui se met en buté sur "une goupille".
Je retire la goupille et le ressort se détend, faisant avancé la "tête de piston", compriment l'air du tube de 80 mm jusqu'au "compartiment à balle" de 63 mm, expulsant donc la balle dans le "canon de précision de 75 mm" qui guide la balle jusqu'au ciel.
- Voici le matériel utilisé pour le canon du mortier:
Pour que tout soit hermétique j'utilise une chambre à air découpé que j'enroule autour du "compartiment à balle" qui va dans le "canon de précision" et celui-ci est à son tour entouré de chambre à air et rentre dans le "corps du mortier".
J'enboîte le tout et les vis (pas de colle dans l'optique de tout démonter si ya un problème)
La balle est donc caller à l'amoitié du mortier dans son compartiment et ne peut pas se déloger.
La moitiée basse comporte la tête de piston et attend son ressort qui est commandé.
J'ai recyclé la pognée de portage et le bipied Minimi qui ne me servaient à rien.
Pour terminer ce mortier, il ne manque plus que le ressort de 69 mm de diamètre sur 43 cm ce pliant entièrement sous 50 kg de pression.
Le devis a été envoyé sur internet, j'attend la réponse.
Fonctionnement du mortier:
L'armement du mortier se fait par le cul en y insérant le ressort qui se met en buté sur "une goupille".
Je retire la goupille et le ressort se détend, faisant avancé la "tête de piston", compriment l'air du tube de 80 mm jusqu'au "compartiment à balle" de 63 mm, expulsant donc la balle dans le "canon de précision de 75 mm" qui guide la balle jusqu'au ciel.
Journée fabrication mortier avec Ji
Hello tout le monde, je viens de passer la journée avec Ji afin de commencer la fabrication de nos chers mortiers (j'avais déjà commencé le mien hier mais il restait du boulot)
Bon on a pas mal galéré à faire le tour de toutes les casses/ décharges et garages du coin pour trouver un ressort adapté mais en vain
Du coup on a fait ce qu'on a pu sans la pièce maîtresse de nos mortiers: "le ressort".
Devinez lequel est à qui mdr
et surtout lequel tirera le plus loint
Bon on a pas mal galéré à faire le tour de toutes les casses/ décharges et garages du coin pour trouver un ressort adapté mais en vain
Du coup on a fait ce qu'on a pu sans la pièce maîtresse de nos mortiers: "le ressort".
Devinez lequel est à qui mdr
et surtout lequel tirera le plus loint
Re: Fabrications maison
Salut a vous tous
J'ai fait un petite mise a jour de mon mortier
1)
J'ai pris un plat (barre de fer) que j'ai plié pour qu'il prenne bien la forme du tube ensuite soudé.
2)
J'ai pris un plus petit tube avec lequel j'ai fait en T qui servira plus tard de tige de réglage hauteur.
3)

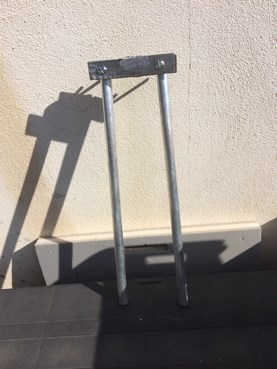

J'ai ensuite fait une pièce qui servira a tenir la tige de réglage (hauteur) et les bipieds. (galéré )
4)
La pièce et les bipied fixé ensembles
5)
Et enfin le finale l’ensemble entièrement monté (le boulon qui dépasse il sert provisoirement à bloquer la hauteur, que je remplacerais par un poignet qui servira de serrage)
Bien sûr il me reste des finitions que je pourrais finir qu'une fois le ressort en main (plaque de base, pâte pour articuler le tube a plaque, petite pointe à souder sur le dessous de la plaque pour que le mortier sois bien encré lors des tirs, ressort a souder au fond du tube et grosse rondelle a souder sur le dessus du ressort (pour que je puisse le compresser plus facilement), trous pour goupille (pour tirs) arranger les soudures avant la peinture)
J'ai fait un petite mise a jour de mon mortier
1)
J'ai pris un plat (barre de fer) que j'ai plié pour qu'il prenne bien la forme du tube ensuite soudé.
2)
J'ai pris un plus petit tube avec lequel j'ai fait en T qui servira plus tard de tige de réglage hauteur.
3)
J'ai ensuite fait une pièce qui servira a tenir la tige de réglage (hauteur) et les bipieds. (galéré )
4)
La pièce et les bipied fixé ensembles
5)
Et enfin le finale l’ensemble entièrement monté (le boulon qui dépasse il sert provisoirement à bloquer la hauteur, que je remplacerais par un poignet qui servira de serrage)
Bien sûr il me reste des finitions que je pourrais finir qu'une fois le ressort en main (plaque de base, pâte pour articuler le tube a plaque, petite pointe à souder sur le dessous de la plaque pour que le mortier sois bien encré lors des tirs, ressort a souder au fond du tube et grosse rondelle a souder sur le dessus du ressort (pour que je puisse le compresser plus facilement), trous pour goupille (pour tirs) arranger les soudures avant la peinture)
Ji- Expert
- Localisation : Valflaunès
Messages : 712
Re: Fabrications maison
Ji petit copieur qui reprend mon système de barre réglable qui relie le bi-pied au mortier
En tout cas sa a bien plus de gueule comme sa bravo.
Je viens de commander le ressort à l'instant, voici ses données:
Taille: 43 cm
Diamètre: 69 mm
Charge: 50 kg (pour se compresser entièrement)
Prix: 57 €uros
Frais de port: 11,40 €uros
Total: 68,40 €uros
Plus qu'à croisé les doigts pour que ce ne soit pas une dépense inutile et que tout marche niquel
En tout cas sa a bien plus de gueule comme sa bravo.
Je viens de commander le ressort à l'instant, voici ses données:
Taille: 43 cm
Diamètre: 69 mm
Charge: 50 kg (pour se compresser entièrement)
Prix: 57 €uros
Frais de port: 11,40 €uros
Total: 68,40 €uros
Plus qu'à croisé les doigts pour que ce ne soit pas une dépense inutile et que tout marche niquel
Re: Fabrications maison
J'avoue (j'ai recopié )
Car mon système ne tenais presque pas il se peter la g*** et il fallait bouger entièrement tout l'ensemble pour régler la hauteur.
Pour le ressort puisque tu l'a commandé je verrait si ça fonctionne et si c'est pas trop dur à compresser.
Car mon système ne tenais presque pas il se peter la g*** et il fallait bouger entièrement tout l'ensemble pour régler la hauteur.
Pour le ressort puisque tu l'a commandé je verrait si ça fonctionne et si c'est pas trop dur à compresser.
Ji- Expert
- Localisation : Valflaunès
Messages : 712
Re: Fabrications maison
Salut les ami(e)s je n est pas trouvé de topic bricolage donc je me permet de poster la pour vous faire par de mes réalisation car je fabrique des pièce unique .
La actuellement je vais refaire une m2 .12.7 browning
Si sa vous intéresse je posterai des photo .
J ai déjà fait :
minigun
Lance Grenade 6coup
Lance roquette
M2
Si sa vous intéresse
Je les fait en bois et pvc car je peu pas souder et travailler le métal dans mon appartement et pas assez de sous pour louer un garage pour faire un atelier .
Je fais également des maquette en bois et du modélism
Voila a +
La actuellement je vais refaire une m2 .12.7 browning
Si sa vous intéresse je posterai des photo .
J ai déjà fait :
minigun
Lance Grenade 6coup
Lance roquette
M2
Si sa vous intéresse
Je les fait en bois et pvc car je peu pas souder et travailler le métal dans mon appartement et pas assez de sous pour louer un garage pour faire un atelier .
Je fais également des maquette en bois et du modélism
Voila a +
Bidasse-1er- Nouveau
- Messages : 6
Maison
Bidasse-1er
Salut,
il y a une rubrique fait maison si tu veux où il y a déjà des fabrications: discutions diverses => Réparation, entretien... => tu descend un peu et tu la verra
Au si non voila le lien: https://la-tdt.pro-forum.fr/t1874p50-fabrications-maison
Salut,
il y a une rubrique fait maison si tu veux où il y a déjà des fabrications: discutions diverses => Réparation, entretien... => tu descend un peu et tu la verra
Au si non voila le lien: https://la-tdt.pro-forum.fr/t1874p50-fabrications-maison
Ji- Expert
- Localisation : Valflaunès
Messages : 712
Je le reposte au bon endroit .
Salut les ami(e)s je n est pas trouvé de topic bricolage donc je me permet de poster la pour vous faire par de mes réalisation car je fabrique des pièce unique .
La actuellement je vais refaire une m2 .12.7 browning
Si sa vous intéresse je posterai des photo .
J ai déjà fait :
minigun
Lance Grenade 6coup
Lance roquette
M2
Si sa vous intéresse
Je les fait en bois et pvc car je peu pas souder et travailler le métal dans mon appartement et pas assez de sous pour louer un garage pour faire un atelier .
Je fais également des maquette en bois et du modélism
Voila a +
La actuellement je vais refaire une m2 .12.7 browning
Si sa vous intéresse je posterai des photo .
J ai déjà fait :
minigun
Lance Grenade 6coup
Lance roquette
M2
Si sa vous intéresse
Je les fait en bois et pvc car je peu pas souder et travailler le métal dans mon appartement et pas assez de sous pour louer un garage pour faire un atelier .
Je fais également des maquette en bois et du modélism
Voila a +
